量熱儀氧彈用點(diǎn)火絲

量熱儀在檢測(cè)煤炭的發(fā)熱值的過(guò)程中，在充滿氧氣的氧彈中，放入要檢測(cè)的煤樣品，裝好點(diǎn)火裝置（在氧彈中），放好點(diǎn)火絲，然后密封點(diǎn)燃，之后量熱儀會(huì)自動(dòng)讀出發(fā)熱值的。

材料：鎳鉻絲；

直徑為;0.12、0.15、0.18、0.20、0.3mm；

熱值：42J/10CM；

用途:用于煤炭化驗(yàn)儀器量熱儀上面，0.3mm 用于點(diǎn)火絲不燒斷的棉線點(diǎn)火；0.2 以下用于點(diǎn)火絲直接點(diǎn)火和點(diǎn)火絲燒斷的棉線點(diǎn)火。

點(diǎn)火絲正確使用方法：

接好點(diǎn)火絲，在空氣中通電試驗(yàn)。在熔斷式點(diǎn)火的情況下，調(diào)節(jié)電壓使點(diǎn)火絲在1s-2s內(nèi)達(dá)到亮紅；在棉線點(diǎn)火的情況下，調(diào)節(jié)電壓使點(diǎn)火絲在4s-5s內(nèi)達(dá)到暗紅。電壓和時(shí)間確定后，應(yīng)準(zhǔn)確測(cè)出電壓、電流和通電時(shí)間，以便計(jì)算電能產(chǎn)生的熱量。如采用棉線點(diǎn)火，則在遮火罩以上的兩電極住間連接一段直接約0.3mm的溴鉻絲，絲的中部預(yù)先燒成螺旋數(shù)圈，以便發(fā)熱集中。
注意：1.點(diǎn)火電壓應(yīng)預(yù)先試驗(yàn)確定，點(diǎn)火絲可采用已知發(fā)熱量的金屬絲，只要保證點(diǎn)火成功即可。
2.在調(diào)節(jié)量熱儀點(diǎn)火電流時(shí)，先將點(diǎn)火絲栓在氧彈的兩電極上，然后手動(dòng)點(diǎn)火。如在空氣中點(diǎn)火絲發(fā)紅，說(shuō)明此時(shí)的電流大小是合適的。如點(diǎn)火絲在空氣中燒斷，說(shuō)明量熱儀電流過(guò)大。如點(diǎn)火絲在空氣中不發(fā)紅，說(shuō)明量熱儀電流太小。

點(diǎn)火失敗的故障分析及處理方法:

如點(diǎn)火絲已燒斷，而試樣未燒著，其原因有：

1.點(diǎn)火絲離試樣太遠(yuǎn)。

2.充氧不足或氧彈漏氣。

如點(diǎn)火絲未燒斷，可將一個(gè)點(diǎn)火絲捆在兩根點(diǎn)火電極上，運(yùn)行點(diǎn)火測(cè)試功能，看點(diǎn)火絲是否燒斷，如點(diǎn)火絲燒斷，點(diǎn)火失敗原因?yàn)辄c(diǎn)火電極與氧彈的接觸問(wèn)題或氧彈本身的問(wèn)題：

1.點(diǎn)火電極桿端口或氧彈蓋表面有氧化層，須用砂紙打磨。

2.點(diǎn)火電極上的連接彈簧彈性不夠，使其不能接觸到氧彈蓋，更換彈簧。

3.氧彈內(nèi)的隔熱板與點(diǎn)火電極桿短路，須重新調(diào)整其位置。

4.氧彈內(nèi)點(diǎn)火絲固定螺母端口處有氧化層，須用砂紙打磨。

如點(diǎn)火絲未燒斷，點(diǎn)火失敗的原因有：

1.點(diǎn)火電源線短路或斷線。

2.儀器的點(diǎn)火電路損壞。

量熱儀耗材點(diǎn)火絲分：卷式和盒式兩種包裝；

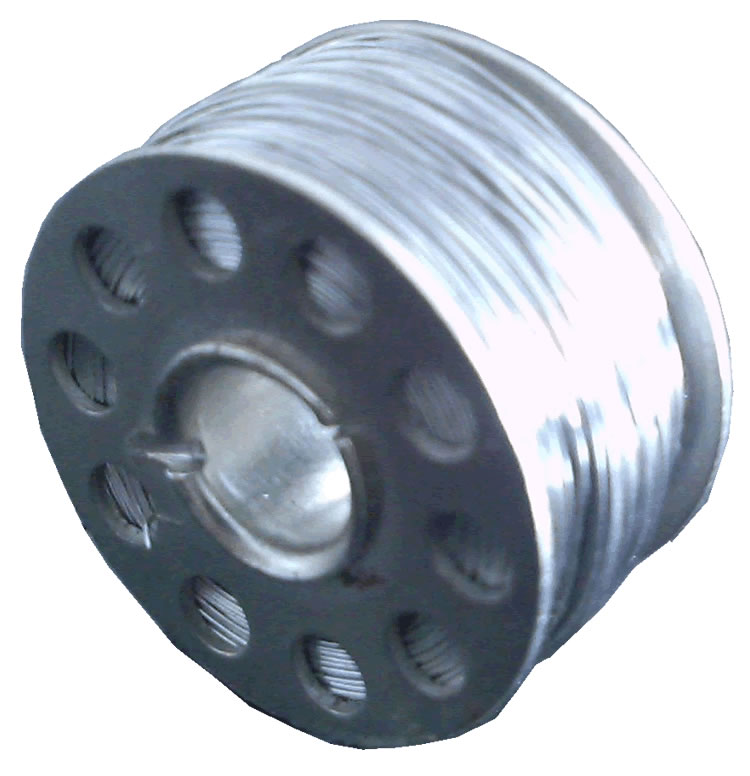

卷式點(diǎn)火絲（縫紉機(jī)哨子卷） 規(guī)格: φ0.12, φ0.2, φ0.3; 長(zhǎng)度:60米; 注:0.2以下用于點(diǎn)火絲直接點(diǎn)火和點(diǎn)火絲燒斷的棉線點(diǎn)火;0.3mm用于點(diǎn)火絲不燒斷的棉線點(diǎn)火。

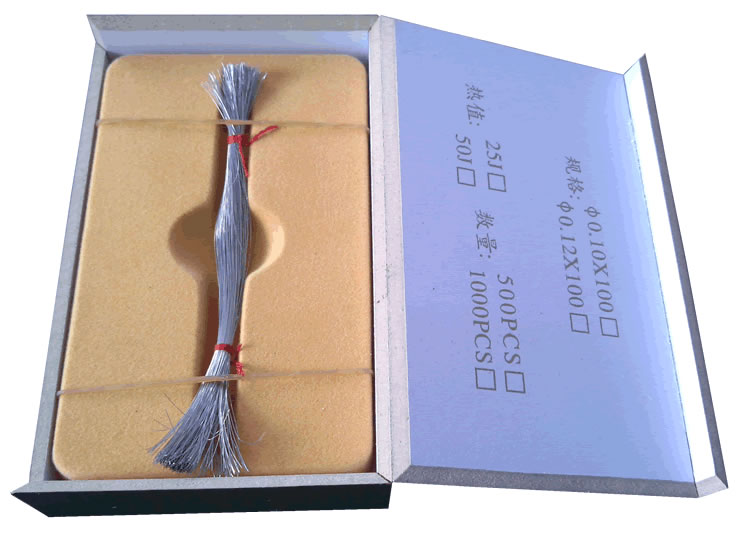

盒式點(diǎn)火絲 規(guī)格:φ0.12*100和φ0.10*100； 點(diǎn)燃熱值:50J; 燃燒部分熱值:25J； 數(shù)量:1000PCS,500PCS和300PSC三種,其中300根的是鐵盒裝的,直徑:0.2。

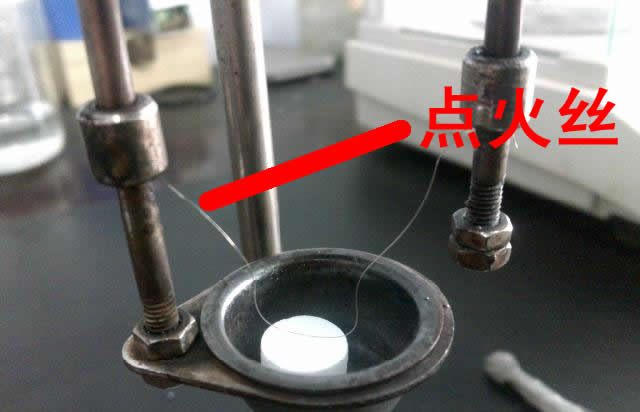

點(diǎn)火絲在量熱儀氧彈中的位置

量熱儀點(diǎn)火絲相關(guān)鏈接：

ZNLRY—2005型智能漢字量熱儀
MLR-8型全自動(dòng)漢字量熱儀
MLR-8C型全自動(dòng)漢字量熱儀
MLR-8W型全自動(dòng)微機(jī)量熱儀
MLR-8000型全自動(dòng)微機(jī)量熱儀
MLR-7000型全自動(dòng)微機(jī)量熱儀
MLR-6000型全自動(dòng)雙控量熱儀
ZNLRY-2000型智能數(shù)顯量熱儀
