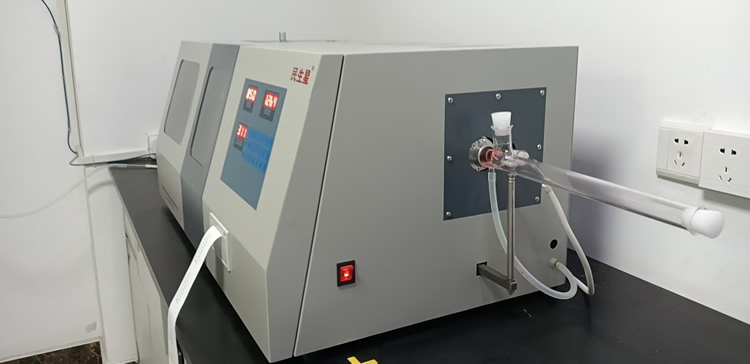

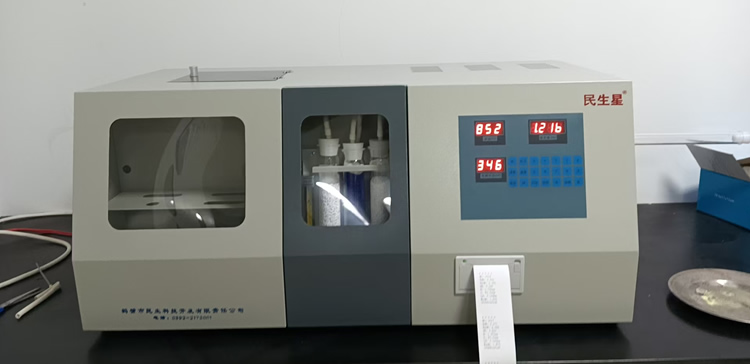

MSCQY-3000快速自動測氫儀

MSCQY3000型快速自動測氫儀，主要適用于測定煤炭及其它固體物料中有機物中氫的含量，是煤炭、電力、冶金、焦化產品等部門的實驗儀器，同時在化工、商檢等單位也有著廣泛的用途。

MSCQY3000型快速自動測氫儀整機一體化結構，造型美觀，重量輕，維修性好等特點,全部測試過程采用單片機控制，并由單片機對測試數據進行多種校正和處理，數字顯示測定物中氫的毫克數，并可顯示測定的結果，并打印出氫值。每一試樣時間約 10-15分鐘，測定結果的準確度符合國標GB/T15460-2003 。也可通過稱重吸收法測碳。

主要技術指標：
測定范圍：氫0—20% 碳1—99%
測試時間：約10-15分鐘 其中在300℃處停留30秒,在500℃處停留2分鐘 在850℃處停留10分鐘左右
測定精度：滿足GB/T15460—2003的要求
儀器穩定性線性度：±0.1%
升溫速度：約50min可達850℃
電解電壓：涂膜電解電壓：10V 工作電解電壓：24V
工作電解電壓：24V
電 流：電解電流>600mA 終點電流<70mA
測定允許誤差：氫：≤0.15％ 碳：≤0.50％
試 樣：粒度<0.2mm已達到空氣干燥狀態的分析煤樣重量約70mg-75mg。
電源電壓：220V±10％ 50HZ；
外形尺寸：1170mm×500mm×400mm；
整機重量：35kg

工作原理

一定量煤樣在氧氣流中燃燒，生成的水與五氧化二磷反應生成偏磷酸，電解偏磷酸，根據電解所消耗的電量，計算煤中氫含量；生成的二氧化碳 以二氧化碳吸收劑吸收，由吸收劑的增量，計算煤中碳含量。煤樣燃燒后生成的硫氧化物和氯用高錳酸 銀熱解產物除去，氮氯化物周粒狀二氧化錳除去，以消除它們對碳測定的干擾。

測氫儀電解池涂膜方法

先用水沖洗一下電解池，用軟毛刷蘸上洗滌劑，順時針轉動毛刷，清洗電解池內壁，逆時針旋轉出來，反復幾次直到鉑金絲干凈，禁止推拉，用清水清洗干凈，最后用丙酮清洗并用吹風機熱風吹干。
將電解池前端向上豎起，從前端滴入電解液。電解液慢慢沿池內壁流下，當電解液流到池體1/2處時，立即倒轉電解池，多余的液體從注入口流出，用電吹風冷風檔吹15分鐘。再次注入電解液，電解池留幾絲涂滿，用電吹風冷風檔吹15分鐘。第3次涂電解池1/2，用電吹風冷風檔吹15分鐘。安裝到儀器上面。

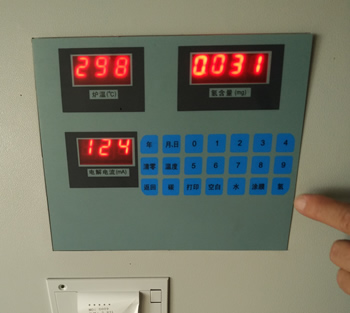

打開儀器，溫度升到500度按“涂膜”鍵，使電解電流70以下。涂膜完成。

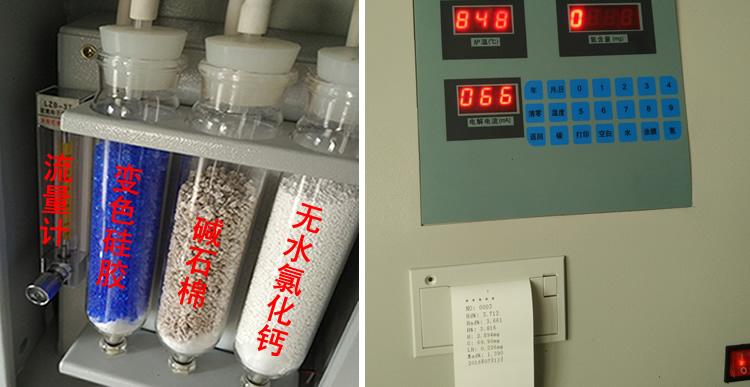

測氫儀操作步驟

1.開啟測氫儀電源開關，使高溫爐升溫。
2.打開氧氣瓶開關，調節氧氣吸入器，使流量計控制在80mL/分鐘，注意：氧氣壓力不要調過大，慢慢調氧氣吸入器，以免瓶塞崩開。
3.待燃燒爐溫升至500℃時，按下【涂膜】鍵，觀察電解電流的變化。

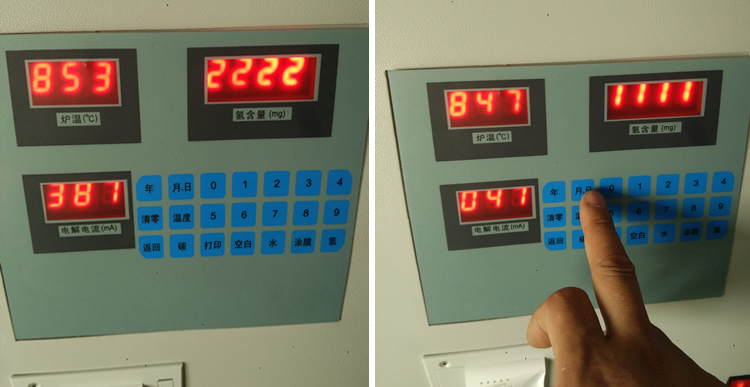

4.待電解電流降至70mA以下后，按【返回】鍵，若不能快速降低應重新按【涂膜】鍵，按【月日】鍵輸入四個雙數后按【返回】鍵，待電解電流降至70mA以下，再按【月日】輸入四個單數后按【返回】鍵，反復三次。

5.測氫儀在做正式樣之前，先做一至二個廢樣，以平衡電解池狀態。
6. 廢樣做完后，做氫空白實驗，方法是：在瓷舟內加入與做樣品時相當數量的三氧化鎢，并按動【空白】鍵，九分鐘后瓷舟自行拉出，按【打印】鍵打印出空白值，再做第二個，按【打印】鍵打印出數值。直至相鄰二個空白值相差不超過0.05mg,并取該二次的平均值作為當天的氫空白值。

7.做正式樣：
a:按【年】鍵，輸入四位數年份；
b:按【月日】鍵，輸入四位數月份和日期；
c:按【水】鍵，輸入分析煤樣的水份值（%）；
d:按【空白】鍵，輸入四位數的空白值，并再次按“空白”鍵保存，關機停電后需要重新測試并輸入空白值；
e:按【返回】鍵，輸入試樣重量三位數；
f:打開送樣口，將稱好的試樣放入，并關閉送樣口；
g:按【氫】鍵，即可；
h:試樣燃燒分析完畢后，大概14分鐘，儀器自動拉出瓷舟并打印結果；
i:做下一試樣只需輸入重量，按【氫】鍵即可；
j:若更換煤樣，需重新輸入水份值，按【水】鍵，輸入新的水份值即可。
8.待電解電流降至70mA以下后，取出試樣，實驗完畢后，關閉測氫儀電源。

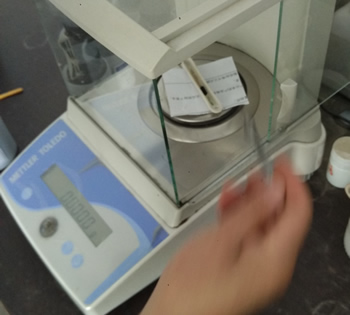

1.天平稱重：70mg左右		2.煤樣加入加入三氧化鎢，放入送樣口
3.關閉錐頭膠木棒		4.輸入重量，按【氫】鍵開始實驗

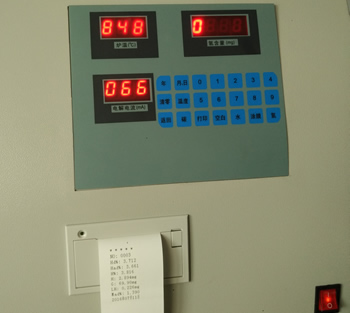

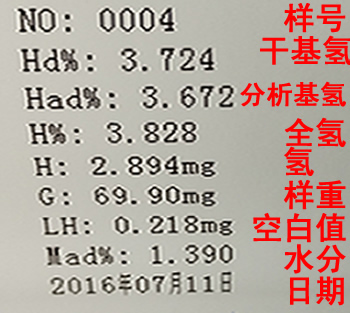

5.實驗完畢，結果自動打印		測氫儀打印數據結果

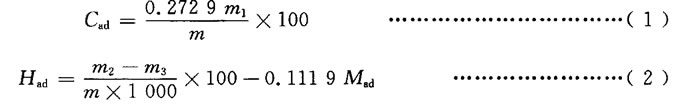

計算結果：

式中： Cad —空氣干燥煤樣中碳的質量分?jǐn)?shù)，單 位為百分?jǐn)?shù) (%) ；
Had —空氣干燥煤樣中氫的質量分?jǐn)?shù)，單位為百分?jǐn)?shù) (%) ；
m - 空氣干燥煤樣質量，單位為克 (g) ；
m1 —吸收二氧化碳 U 形管的增量，單位為 克 (g) ；
m2- 電量積分器顯示的氫值，單位為毫克 (mg) ；
m3- 電量積分器顯示的氫空白值，單位為毫克 (mg) ；
0.2729- 將二氧化碳折算成碳的因數；
0.1119- 將水折算成氫的因數；
Mad —空氣干燥煤樣水分（按 GB/T212 測定），單位為百分?jǐn)?shù) (%) 。

當需要測定有機碳時，按公式 (3) 計算有機碳的質量分?jǐn)?shù)。

式中： Co,ad- 空氣干燥煤樣中有機碳含量，單位為百分?jǐn)?shù) (%) ；
(C02)ad- 空氣干燥煤樣中碳酸鹽二氧化碳的質量分?jǐn)?shù)（按 GB/T218 測定），單位為百分?jǐn)?shù) (%) 。
